一、O型圈是一种断面形状为圆形的密封元件，它广泛用于各种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用。
O型圈密封设计费用重要，与其它密封圈相比，具有如下的优越性能：
①密封部位结构简单，安装部位紧凑，而且重量较轻。
②有自密封作用，往往只用一个密封件便能完成密封效果。
③密封性能好，用作静密封时几乎没有泄漏，用作动密封时，只在速度较高时才有些泄漏。
④运动摩擦阻力很小，对于压力交变的场合也能适应。
⑤尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。
与其它密封圈相比，也存在下列三个问题：
①起动时的摩擦阻力大。
②用作气动装置的密封时，必须加润滑油，防止磨损。
③对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。
O型圈的结构设计原理

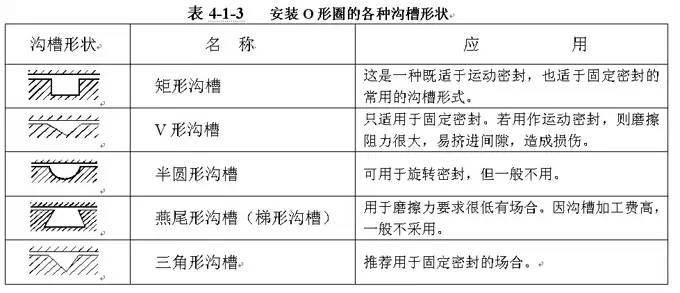

因为O型圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。
压力与密封间隙
O型圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1

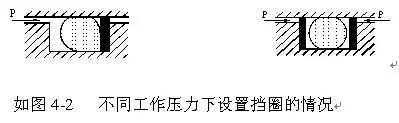

为了使O型圈具有良好的密封作用并延长使用寿命，必须使O型圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O型圈在油压的作用下挤间隙，造成损伤，从而引起泄露。当工作压力小于9.8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O型圈承压面易被挤出，应加挡圈;若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，如图4-2。

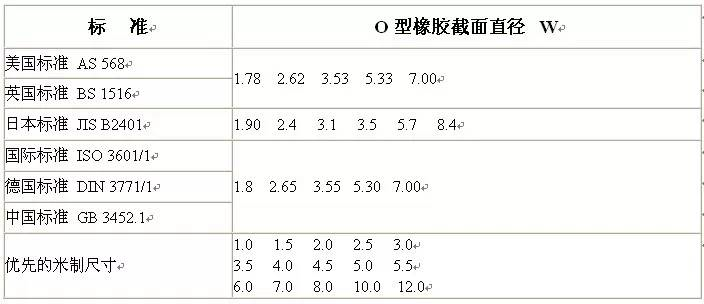

O型圈执行标准

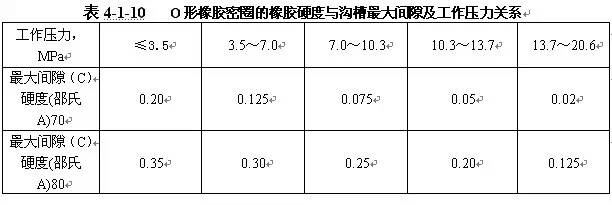

O型圈的硬度与沟槽最大间隙及工作压力关系
密封间隙的大小与压力等级、橡胶硬度及O型圈断面的直径相关情况，见下表：

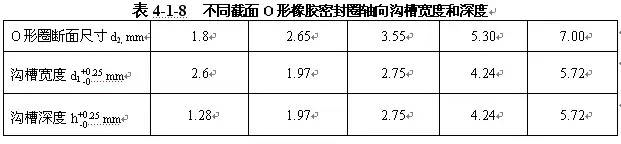

不同截面O型圈的轴向沟槽宽度和深度
轴向密封沟槽宽度和深度见表4-1-8
