圆角和边缘
橡胶产品设计时尖角通常不可取,应当避免。
设计成尽可能大过度的圆角,尽管圆角可以做到接近0.01英寸这么小,但是最好能大于0.05英寸。

尖角增加了模具加工的难度(成本同样增加),同时增加了潜在的成型缺陷引起的质量问题。


当产品的某些边缘与分模线设计在同一个位置时,需要做成尖角。这样能简化模具结构。有些必须或需要加圆角时,需要调整分模线的位置。

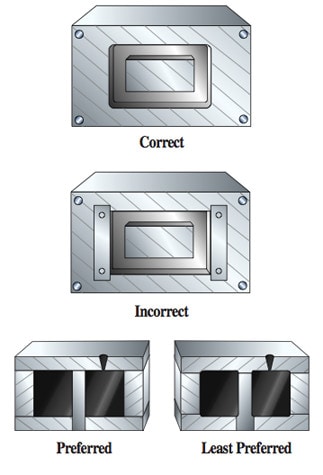

建议的圆角和边缘设计方法示意如下:


圆角:从俯视图看,产品图为圆角。


边缘:从侧视图看,边缘为方形。
