Quad-Ring® 面密封应用案例

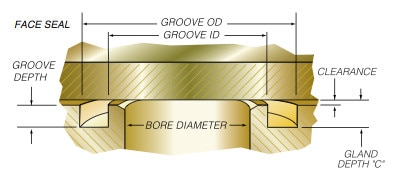

应用描述:静压容器的盖子,英制单位(英寸)

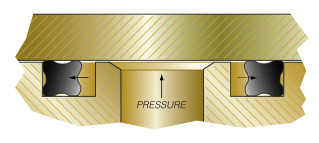

  • 内部压力为50 psi

  • 孔径0.500”±0.005

  • 期望最大沟槽外径0.750" -0.005/+0.000

  • Quad-Ring®密封圈截面尺寸0.103"

  • 盖子是平面结构


规格
截面尺寸

建议轴向槽深"C"

径向槽宽“D”+0.005/-0.000

Q4102 - Q4178

0.103 ±0.003

0.089

0.115


1. 确定槽的深度

因为盖子是平的,槽深就是安装槽的深度。对于静态密封应用,直接选用设计参数表推荐的深度0.089”。

Groove Depth = Gland Depth = 0.089 -0.002/+0.000

这个案例的公差假定是-0.002/+0.000


2. 计算槽的内径

从设计参数表中查找,截径0.103”的密封圈推荐的宽度为0.115” -0.000/+0.005。

Groove I.D. = Minimum Groove O.D. - (2 x Groove Width)
= 0.745 - (2 X 0.115)
= 0.515 -0.005/+0.000

这个案例的公差假定是-0.000/+0.005


3. 计算槽的最小截面积

Minimum Gland Volume = ((Min Groove O.D. - Max Groove I.D.) / 2) x Min Gland Depth
= ((0.745 - 0.515 )/2) X 0.087
= 0.010 in2


4. 计算Quad-Ring最大截面积

Seal Volume = (Max Quad-Ring® Brand Cross-section)2 X 0.8215
= (0.106)2 X 0.8215
= 0.00923 in2


5. 比较槽最小面积和Quad-Ring最大面积

在这个应用里,密封圈的最大面积小于槽的最小面积,因此密封是合适的。


6. 计算最小和最大压缩比

a. Max Seal Squeeze = 1 - (Min Gland Depth / Max Seal Cross-section
= 1 - (0.087 / 0.106)
= 0.179 = 17.9%
b. Min Seal Squeeze = 1 - (Max Gland Depth / Min Seal Cross-section)
= 1 - (0.089/.100)
= 0.11 = 11%

可以看出,这一设计有足够的压缩来作为密封应用


7. 选择密封圈尺寸

参考选型指南并找到列出了具有0.103截面尺寸的密封件的章节。由于这是一个内压力场景,密封圈外径应该始终位于槽外径上,槽外径的最大尺寸为0.750。根据《选型指南》中推荐表提供了密封圈ID信息,通过减去最小密封截面尺寸来确定产品所需的最小ID:
