Equi - Flex™滑动杆刮油器/刮环
什么是 Equi-Flex™?

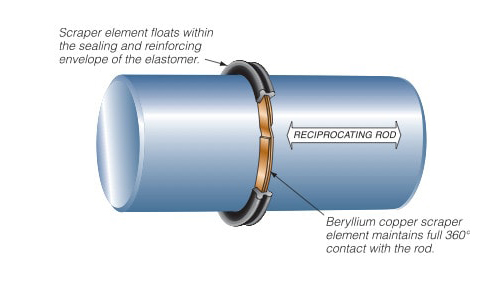

1.jpgEqui - Flex™滑动杆刮油器/刮环可以有效地擦拭和刮擦往复运动滑动杆的整个360°周长。它们被设计用来从滑动杆表面上清除灰尘,污垢,冰,泥浆,焊缝渣,油漆和许多其他微粒。它们可以防止对轴承、密封件、填料和连杆的损坏,从而减少或消除液压系统中液体的污染。


Equi - Flex™滑动杆刮油器/刮环由一个经过珩磨的、双螺旋的时效硬化的铍铜合金(洛氏C 40硬度)组成,并被合成橡胶弹性体包围。它的设计使铍铜杆从最终的直径开始膨胀。经过精密珩磨,内径公差为±0.0005英寸。珩磨过程保证了内切圆的真圆度,并提供了高抛光和锋利的边缘。在工作过程中,铍铜环摩擦杆子而不损害杆子的表面光洁度。它是自动磨锐式的,不会产生椭圆形,弯曲,或轻微抖动。


Equi - Flex™滑动杆刮油器/刮环适用于任何使用液压缸或气缸的地方。已经在叉车、电阻焊机、野外工程机械、农用设备、液压机、铸造机和飞机起落架上体现了他们的有效性。


为什么使用Equi-Flex?

Equi - Flex™滑动杆刮油器/刮环具有以下优点:


特色优势好处

360° 接触

无间隙,消除堵塞和旁通污染

更长的主要密封件寿命意味着更久的正常使用

弹簧式刮环

更好的滑动杆公差

滑动杆不需要高精度的加工

低摩擦力/低磨损

更长的刮环寿命

更久的使用时间、更低的设备维护成本

自动磨锐

连续和一致的性能表现

更久的使用时间、更低的设备维护成本

最小的空间占用

更多的设计自由度

更小的包装

MS28776-R2 兼容的密封件

使用现有的零件

不需要修改

产品实用性

现成的

减少设计周期,缩短交货周期,减少采购和计划

更大的尺寸范围选择

更多的设计自由度

没有经常性工程费用支出,不需要定制模具


选择Equi - Flex™滑动杆刮油器/刮环弹性体材料

标准Equi - Flex™滑动杆刮油器/刮环由丁腈材料复合而成,在-65°F至212°F(-54°C至100°C)的温度范围内,该材料与大多数矿物油和其他商用液压油兼容。不过,很多的弹性体材料可以满足特殊的应用要求。


字母后缀
橡胶材料
硬度Shore A
与以下兼容:
温度
A

丁腈橡胶523EU

70

MIL-H-5606石油基油类,汽车变速箱油,水

-65°F 至 212°F (-54°C 至 100°C)

I

氟橡胶514AD

70

燃料油,化学品,石油基油类,其他腐蚀性液体

-25°F 至 400°F (-32°C 至 204°C)

P

乙烯丙烯559N

70

臭氧,水溶性化学物质,酸碱,磷酸酯(液压油),汽车制动液

-70°F 至 300°F (-57°C 至 149°C)

丁腈橡胶523EU

70

石油基油类,液压油,汽车变速箱油,水

-65°F 至 212°F (-54°C 至 100°C)


安装原理和方法

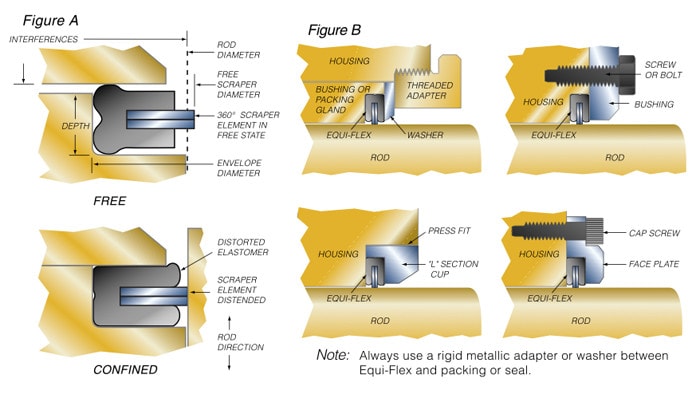

弹性体零件安装在直径和深度合适的凹槽中(图a,局部视图),并围绕着滑动杆膨胀,弹性体零件会变形,在减震挂架中包围并密封铍铜元件。弹性体零件可以防止固体颗粒通过密封腔,到达滑动轴承或主密封件。它对滑动元件施加均匀的挤压,以提供与滑动杆的360°接触。这种挤压,以及铍铜元件的回弹特性,为刮环元件和往复式杆提供了极好的耐磨性。弹性体件还允许刮环元件的缓冲浮动,以补偿正常的错位。


为了获得最佳性能,安装Equi - Flex™滑动杆刮油器/刮环时应考虑以下因素:

  1. Equi - Flex™滑动杆刮油器/刮环需要在自由状态下组装在杆上,然后借助密封尺寸压入外壳凹槽中(图A),参考PDF中的表格数据

  2. 防止损坏Equi - Flex™刮环的内径;A)将杆端倒角,最小为5°,最大为20°;或B)使用膨胀套筒将杆插入equal - flex™刮环中。然后,可以使用任意几种安装方式(包括图B所示的方法)将正常插入的Equi - Flex™刮环安装在外壳中;

  3. 参考上面列出的选择标准,以确保弹性体件与应用中使用的液体的兼容性。




应用参数说明

为了帮助您选择合适的材料和零件尺寸,包括以下信息:

  1. 一种应用的描述,包括杆的长度,移动的速度,以及杆上接触的液体介质

  2. 类型,品牌名称,产品编号等,任何可能接触到Equi - Flex™滑动杆刮油器/刮环的液体

  3. 精确到小数位的杆大小

  4. 杆的光洁度和硬度(洛氏C等级)

  5. 操作温度范围

  6. 服务需求(每分钟、每小时、每天的循环次数等)


杆直径

Equi - Flex™滑动杆刮油器/刮环在正常直径精磨至0.005英寸精度的 杆上膨胀。它们在不需要修改的情况下,可以应用于比其公称直径大或小0.003英寸的杆。如果杆直径超过Equi - Flex™滑动杆刮油器的珩磨直径±0.003英寸,则可能需要进行特殊的珩磨,以确保360°有效接触性能


摩擦力

Equi - Flex™滑动杆刮油器/刮环所经受的摩擦主要由固定弹性体零件的凹槽的直径和深度决定。标准凹槽尺寸确保刮环与杆紧密接触,同时保持相对低的摩擦力。如果一个应用需要最小的阻力,凹槽的尺寸可以修改,我们可以添加一个特殊的抛光流程。


杆的表面处理和硬度

标准Equi - Flex™滑动杆刮油器/刮环功能最好的杆表面光洁度为25微英寸RMS或更好。杆应镀铬或硬化处理到洛氏45度或更硬。


弹性体材料

标准Equi - Flex™滑动杆刮油器/刮环由邵氏A硬度70 度丁腈材料组成。这种材料与大多数矿物油和其他商用液压油兼容。多种定制弹性体材料可满足特殊应用要求。常用的材料和相关的物理性能显示在接下来的表格中。

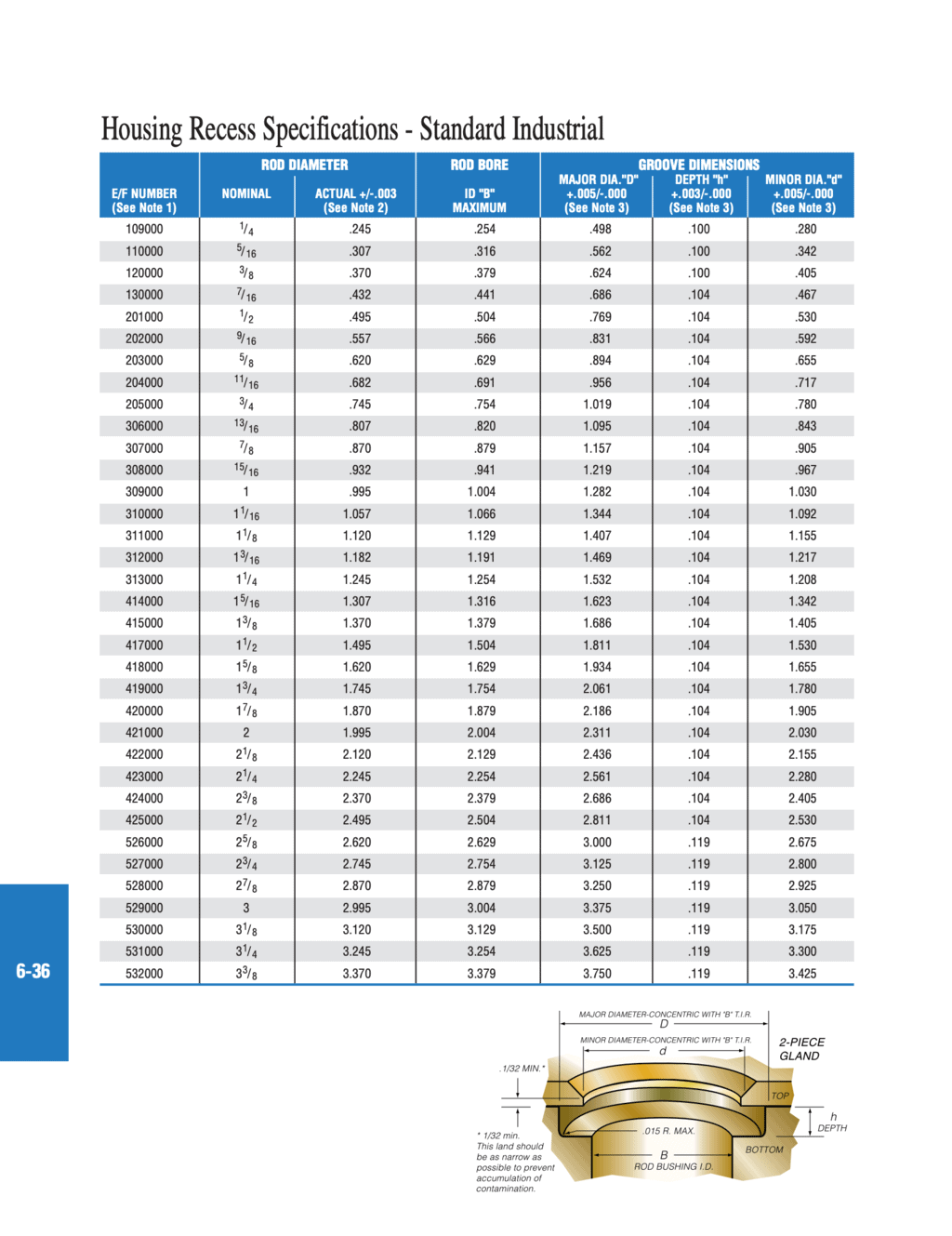

壳体凹槽规格
点击以下链接查看PDF格式的壳体凹槽规格表
下载PDF
