Quad® P.E. Plus 品牌塑料自润滑密封件
Quad® PE Plus 品牌是一种获得专利的密封设计, 将注塑成型的热塑性轴承级塑料与Quad-Ring® 品牌密封件、O形圈或定制密封件相结合,制成适用于旋转密封和往复式密封的自润滑密封件。
这种密封件可用于允许有一定泄漏的应用中。

热塑性塑料环上的凸台将其固定在外壳或轴上,以防止密封件的自身运动。环是开口的结构,以吸收轴或缸体的热膨胀变化。


用于定制Quad® PE Plus 品牌密封件的材料可以从各种橡胶材料和高性能热塑性塑料中指定。


热塑性轴承级塑料特有的高压-高速数值和低摩擦系数使其成为高速应用的理想之选。这些热塑性塑料自身具有自润滑特性,这意味着Quad® P.E. Plus品牌的密封件可以在没有额外润滑的情况下连续使用。同样的情况下,其它密封件要么很快烧焦,要么破坏密封件本应保护的缸体或轴的表面。Quad® PE Plus 品牌密封件可设计用于以下场景:


  • 表面速度高达 1200 ft/min (365.7 M/min) 的无润滑旋转应用

  • 表面速度高达 6500 ft/min (1981.2 M/min) 的有压力润滑旋转应用

  • 持续温度高达 450°F (232°C)

  • 无润滑往复式应用,使用寿命超过 1500 万次循环。


Quad® P.E. Plus 品牌塑料自润滑密封件


用于旋转轴

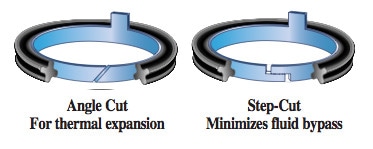

对于旋转应用,热塑性塑料环以一定角度分开,以吸收金属表面的热膨胀。热塑性塑料环也可以设计为台阶式结构,以最大限度地减少流体从塑料环侧边泄露。橡胶密封件放置于外壳或轴上,将热塑性塑料环紧贴于密封面。热塑性塑料环上的凸台与凹槽中的卡槽相配合,可防止密封件旋转。

Quad® P.E. Plus 品牌塑料自润滑密封件


往复式应用

在往复式应用中,橡胶密封件安装在活塞上的沟槽中(热塑性塑料环的内径上),并将热塑性塑料环牢固地挤压在缸壁上,热塑性塑料环被分开以补偿缸体的热膨胀。


Quad® P.E. Plus 品牌塑料自润滑密封件
