倒扣
零件的倒扣是一种深入零件主体的凹口。
倒扣越深,则零件越难以、甚至是不可能从模具上取下。

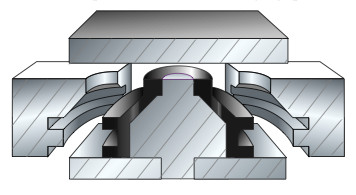

旁边便是一种极端情况倒扣图示。途中显示的是零件在模具中时的零件及模具的横截面。由三个部分构成的模具,垂直开口。在该例子中,将不可能从垂直开口的模具中取出零件。





如果倒扣对于零件的功能来说是必不可少的,可以设计一个同时具有水平开口和垂直开口,如下图所示的模具。当需要从该模具中取出零件时,中心板分开并且零件滑出,比起将倒扣部分从中心孔拉出来更容易。然而,这些种类的模具,建造和使用成本很高,并且会导致相对高的零件成本。
